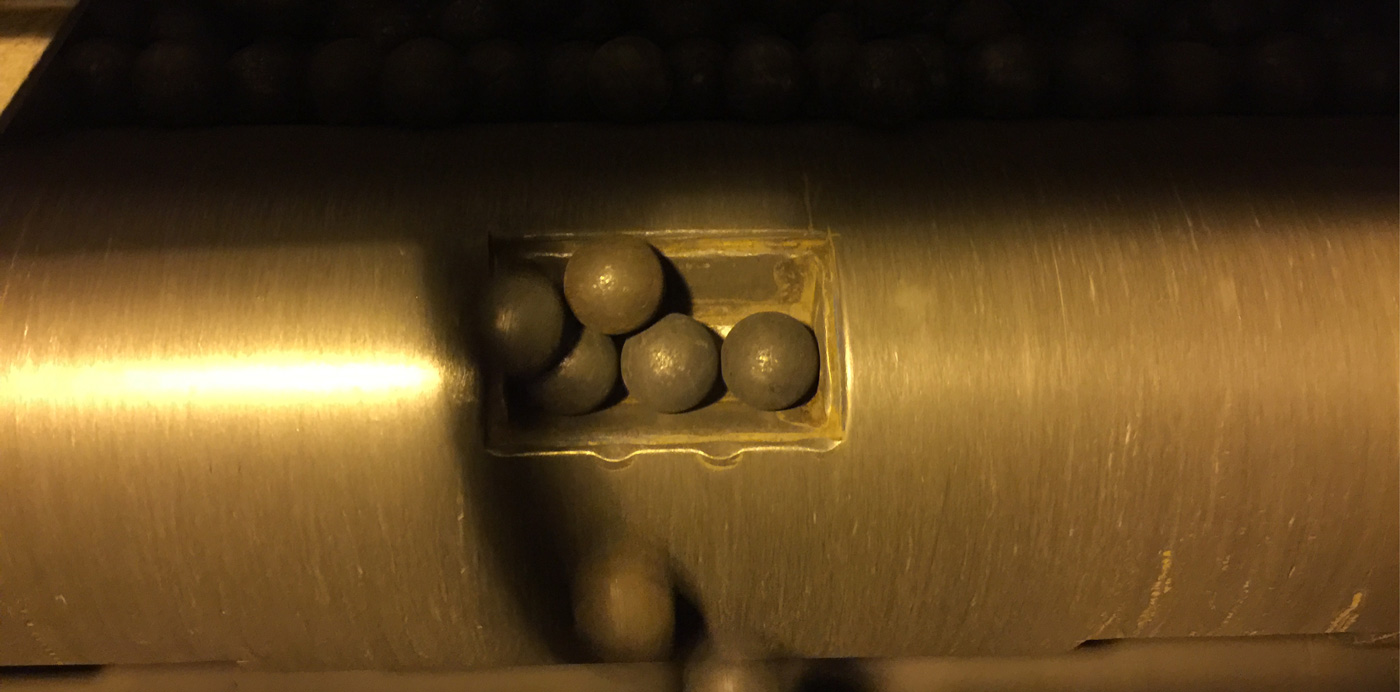

Sistema de Conteo de Bolas para molinos SAG y Bolas
El principal problema al cual se enfrentan los clientes en una Planta Concentradora es conocer exactamente la carga del Molino y la composición. Hay variables de entradas asociadas a un Molino SAG y que deben ser determinadas con precisión para obtener un buen producto. Estas variables son el número de bolas que entra al mismo, la granulometría del mineral, la dureza del mineral, además del agua que se utiliza en el proceso. Las variables de salida son también muy importantes para determinar la carga del molino y la calidad del producto que se obtiene. Estas variables son el número de bolas que salen y su morfología , la granulometría del producto, para luego pasar a las celdas de flotación, y el Pebbles, el cual debe volver a ser procesado en la planta de Pebbles en los chancadores de cono y luego en el Molino SAG. Todas estas variables impactan en el buen funcionamiento del proceso de molienda, en el buen uso del molino, permiten determinar de mejor forma el desgaste interior del molino, en el uso de la energía, el cual es un insumo muy importante para una planta minera.
Características del Sistema
- Sistema basado en análisis de imágenes y redes neuronales.
- Arquitectura basada en servidor con alto poder de análisis.
- Capacidad hasta 8 cámaras independientes en línea.
- Sistema para trabajo 24/7.
- Comunicaciones vía OPC ó Modbus TCP, vía Fibra Óptica.
- Capacidad para configuración vía Internet según necesidades del cliente
- Iluminación incluida.
- Soportes de Fijación diseñados a la medida del cliente.
- Cámaras de alta velocidad para uso en condiciones severas con grado de protección enclosure NEMA 4X de acero inoxidable
Información y Arquitectura del Sistema
- Envío de conteo en línea al DCS vía OPC ó Modbus TCP sobre fibra óptica.
- Envío de conteo instantáneo del carguío.
- Envío de conteo acumulado diario, semanal, mensual y anual.
- Envío de masa total del carguío
- Reset de cuentas de carguío.
- Reset de cuentas acumuladas.
- Inicio y finalización del proceso de conteo.
Montaje del sistema : El sistema de Conteo INGA está compuesto por un servidor y cámaras. Un elemento esencial del sistema INGA son las cámaras, las cuales van montadas dentro de un enclosure acondicionado. Este enclosure utiliza soportes normalmente diseñados a la medida del cliente. El servidor es la Unidad de Análisis de Imágenes, el cual se instala en una sala de servidores acondicionada para evitar su deterioro.
